Popis

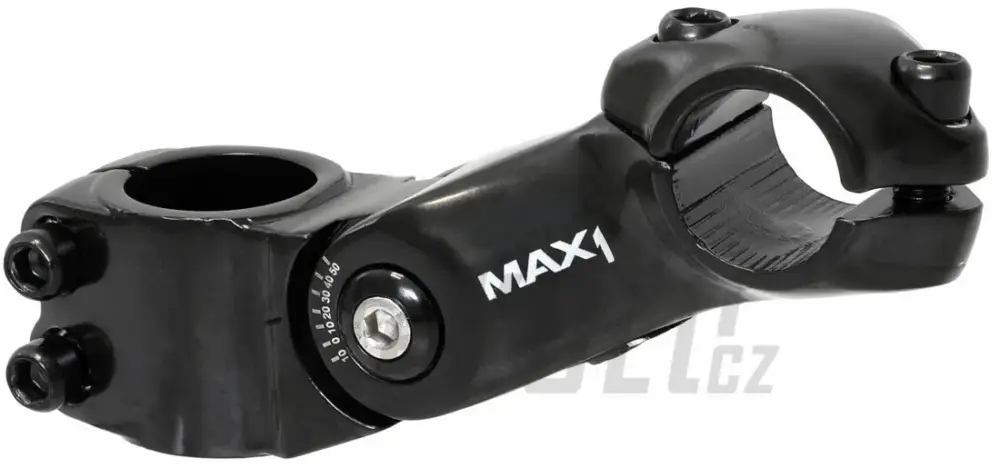

Představec MAX1 stavitelný -10 až 50°/25,4 mm, černá

• pro průměr řídítek: 25,4 mm
• pro průměr vidlice: 1 1/ 8“
• nastavení v rozsahu: -10 až 50°
• snadné nastavení pomocí dvou imbusových šroubů

Doporučené použití:

• pro trekingová a cestovní kola
• pro řidítka v maximální délce 660 mm

Montáž:
1) Montáž doporučujeme svěřit do rukou odborného servisu.
2) Povolte spojovaci šroub pomocí 5 mm imbusového klíče.
3) Povolte šroub pro upínací klín pomocí 6 mm imbusového klíče.
4) Představec nasaďte na sloupek vidlice, sloupek musí být zasunut v představci min. 30 mm a lehce dotáhněte.
5) Uvolněte víčko představce – 2 šrouby M8 pomocí imbusového 6 mm klíče, vložte řidítka správného průměru 25,4 mm, vraťte víčko a upevněte 2 šrouby M8, dotáhněte šrouby 6-8 Nm.
6) Nastavte správný sklon a dotáhněte pečlivě nejdříve šroub pro upínací klín 14-16 Nm, po té spojovací šroub na 10-12 Nm.
7) Po několika ujetých km znova zkontrolujte pevnost všech šroubových spojení.
